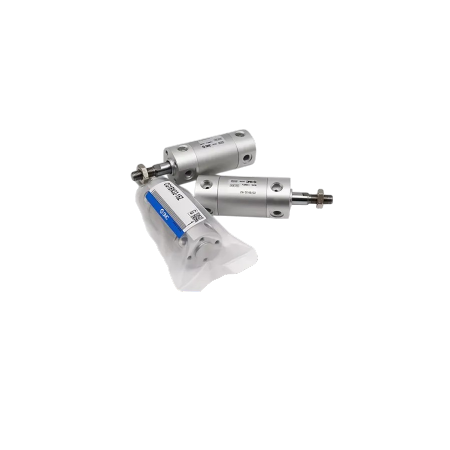

Xi lanh khí nén SMC CG1

Xi lanh khí nén SMC CG1 / CDG1 Series (Precision Air Cylinder) là dòng xi lanh tròn hợp kim nhôm cao cấp đến từ thương hiệu SMC (Nhật Bản). Khác biệt hoàn toàn so với các dòng xi lanh tròn thông thường, CG1 Series được thiết kế với nắp đậy phẳng tích hợp lỗ bắt bu-lông trực tiếp, giúp cắt giảm đáng kể chiều dài tổng thể. Đây cũng là một trong số ít các dòng xi lanh tròn công nghiệp cung cấp đường kính piston (Bore size) lớn lên đến Ø100mm cùng dải hành trình mở rộng tối đa 1500mm.

Phân loại các Biến thể phổ biến thuộc CG1 / CDG1 Series

Thương hiệu SMC phát triển đa dạng các dòng biến thể để phục vụ từng ứng dụng tự động hóa:

• SMC CG1: Dạng xi lanh tiêu chuẩn tác động kép (Double Acting), 1 đầu ti.

• SMC CDG1: Dạng tác động kép tích hợp sẵn nam châm vĩnh cửu trên piston, cho phép lắp gá các loại cảm biến từ báo vị trí về PLC.

• SMC CG1W / CDG1W: Dạng 2 đầu ti (Double Rod), giúp kéo đẩy hai cơ cấu song song cùng lúc.

• SMC CG1K / CDG1K: Dạng trục chống xoay (Non-rotating Rod), thiết kế ti dẹt triệt tiêu độ rơ lắc và xoay góc.

• SMC CG1R / CDG1R: Dạng tích hợp vòng gạt bụi đặc biệt (Direct Mount / Heavy Dust Wiper), bảo vệ phớt làm kín trong môi trường nhiều bụi bẩn.

• SMC CBG1: Dạng tích hợp khóa cuối hành trình (End Lock), giữ cố định piston an toàn khi ngắt khí nén đột ngột.

Thông số kỹ thuật chi tiết

• Series sản phẩm: CG1 / CDG1 Series (CG1, CDG1, CG1W, CG1K, CG1R, CBG1)

• Thương hiệu: SMC

• Xuất xứ: Nhật Bản

• Đường kính Piston (Bore size): Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm.

• Hành trình tiêu chuẩn (Stroke): 25mm đến 1500mm.

• Kiểu tác động: Tác động kép (Double Acting) / Tác động đơn (Single Acting – Spring Return/Extend).

• Áp suất làm việc: 0.05 đến 1.0 MPa (0.5 – 10 bar) / Áp suất phá hủy 1.5 MPa.

• Nhiệt độ hoạt động: -10 đến 70°C (Không có cảm biến) / -10 đến 60°C (Có cảm biến từ).

• Tốc độ Piston: 50 đến 1000 mm/s.

• Giảm chấn: Đệm cao su (Rubber bumper) hoặc đệm khí (Air cushion) tùy chọn.

Ưu điểm vượt trội của xi lanh khí nén SMC CG1 / CDG1

• Thiết kế mỏng gọn & Tiết kiệm diện tích: Nắp đầu xi lanh được gá trực tiếp bằng bu-lông giúp giảm kích thước lắp đặt, cực kỳ phù hợp cho không gian tủ máy nhỏ hẹp.

• Khả năng chạy tốc độ cao: Vỏ nhôm anót hóa cứng chống mài mòn ma sát thấp kết hợp phớt chặn cao cấp cho phép pít-tông di chuyển trơn tru với tốc độ tối đa lên đến 1000 mm/s.

• Chịu tải động năng lớn: Tích hợp bộ đệm giảm chấn tinh xảo giúp triệt tiêu xung lực va đập cơ học lên tới 16.7 Joules ở các size lớn.

• Tích hợp cảm biến linh hoạt: Thân xi lanh có sẵn rãnh ôm gá cảm biến từ (Auto Switch như D-A93, D-M9N, D-M9P, D-H7B) gọn gàng và chuẩn xác.

Ứng dụng thực tế

Xi lanh khí nén SMC CG1 / CDG1 được ứng dụng rộng rãi trong:

• Cơ cấu gạt phôi, đẩy sản phẩm, dập nhãn trên hệ thống băng tải tự động.

• Trạm gá kẹp, định vị chi tiết trong máy gia công cơ khí, máy đúc nhựa, dệt may.

• Dây chuyền sản xuất linh kiện điện tử, máy đóng gói thực phẩm, dược phẩm và thiết bị y tế.

Cam kết chất lượng & Chính sách mua hàng tại Thủy Khí Điện

• Chính hãng SMC 100%: Nhập khẩu chính ngạch Nhật Bản, đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ).

• Giá cạnh tranh nhất: Sản phẩm CG1 series hiện có giá ưu đãi chỉ từ ₫300,000 tại Thủy Khí Điện Việt Nam.

• Chính sách bảo hành: Bảo hành 12 tháng chính hãng, hỗ trợ kỹ thuật chuyên sâu 24/7.
